HVAC ダクト修理テープの究極の技術マニュアル: 性能、用途、エンジニアリング基準

ダクトのシールは非常に重要です

ダクトシステムの損傷は、単なる問題ではありません。それはエネルギーの浪費と機械的歪みの主な発生源です。高性能を活かして HVACダクト補修テープ いくつかの重大な運用上の問題に対処します。

• エネルギー効率: 業界のエネルギー監査によると、ダクトに漏れがあるとシステム効率が 20% ～ 30% も低下する可能性があります。適切なシールにより、調整された空気が熱損失なく目的の目的地に確実に到達します。
• 室内空気質 (IAQ): 密閉されていない接合部は、床下スペースや屋根裏部屋などの空調されていないスペースから、ほこり、グラスファイバー断熱材の粒子、湿気を引き込む可能性があります。
• システムの寿命: 維持することで 静圧 により、HVAC ブロワー モーターが空気損失を補うために過剰に動作する必要がなくなり、機械装置の耐用年数が延びます。

「修復テープ」の役割の定義

専門的な HVAC の文脈における「修理テープ」という用語は、特定の要件を満たすテープのカテゴリーを指します。 UL (保険業者検査機関) 規格。これらのテープは単なる粘着ストリップではなく、 構造シール 。亜鉛メッキ鋼板、アルミニウム、フレキシブルポリエチレンダクトなどのさまざまな基材に永久的な接着を提供する必要があります。

技術パラメータの比較: エネルギー損失と密閉システム

プロ仕様のシーリングの影響を定量化するために、次の表に、典型的な漏れのあるシステムと、高品質のシーリングで強化されたシステムの性能の違いを示します。 HVACダクト補修テープ .

パフォーマンス指標	密閉されていない/漏れのあるシステム	プロフェッショナルテープで密封
静圧維持	一貫性がない / 低い	安定・高効率
空気漏れ率	15% - 40% の損失	< 5% の損失
エネルギー消費量	高 (サイクルの増加)	最適化 (実行時間の短縮)
防湿層	なし（結露しやすい）	優れた (CUI を防止)
シールの寿命	1 年未満 (ダクトテープの破損)	20 年 (UL 認定アクリル)

動作の安定性

修理がプロフェッショナルとみなされるためには、 HVACダクト補修テープ 「恒久的な」修正を提供する必要があります。これには対応できる接着剤が必要です 熱サイクル - システムが加熱モードと冷却モードを切り替える際に金属ダクトが繰り返し膨張および収縮すること。高品質テープを使用 溶剤アクリル系接着剤 時間の経過とともに実際に結合が強化され、運用ライフサイクル全体にわたってシステムの気密性が確保されます。

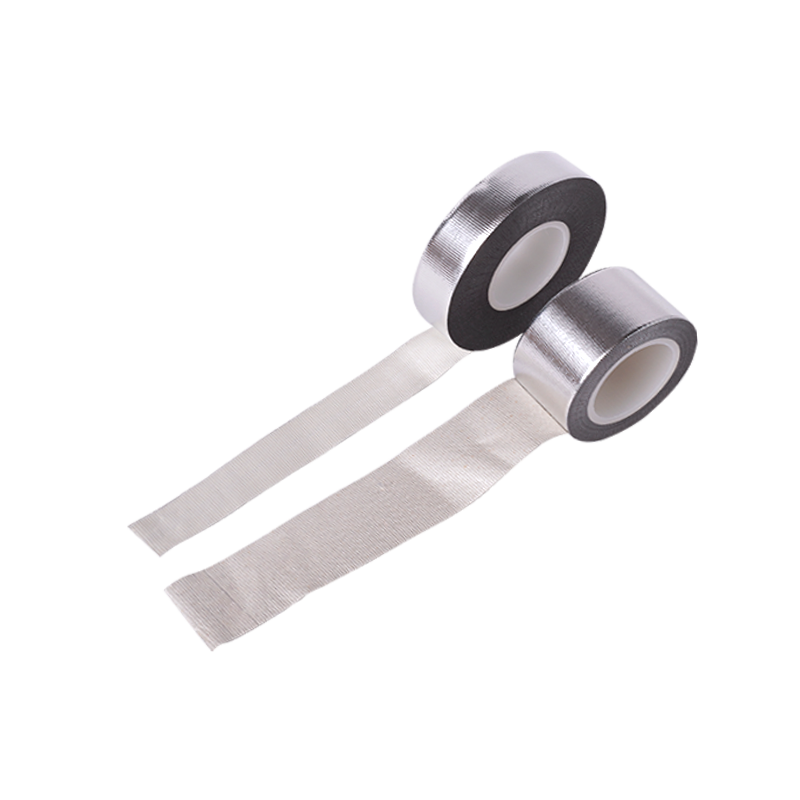

1. アルミ箔テープ（プロ仕様）

アルミホイルテープは、剛性金属ダクトをシールするための主な選択肢です。高性能コーティングでコーティングされた「非常に柔らかい」アルミニウムキャリアで構成されています。 溶剤型アクリル系接着剤 。その金属的な性質により、絶対的な蒸気バリアとなり、接合部での空気や湿気の交換を防ぎます。

• 熱反射: 高い放射率により輻射熱を反射し、ダクト内の空気温度を維持します。
• 無機安定性: プラスチックとは異なり、アルミニウムは環境下で劣化しません。 紫外線への曝露 または酸化ストレス。
• 炎の広がり: 自然不燃性であり、厳しい建築消防法に適合しています。

2. UL 181A-P および 181B-FX 認定テープ

専門的な契約では、多くの場合、テープは特定の要件を満たす必要があります。 アンダーライターズ・ラボラトリーズ (UL) 建築検査に合格するための基準。これらは単なる材料の種類ではなく、規制上の性能分類でもあります。

• UL 181A-P: 特別に設計された 硬質グラスファイバーダクトボード 。これらのテープは通常、耐久性の高いホイルと繊維表面に接着する特殊な接着剤を備えています。
• UL 181B-FX: のために設計されています 柔軟なエアダクト そして閉鎖。これらのテープは、フレキシブル チューブの移動と拡張を可能にするためにフィルム ベース (BOPP) または布でサポートされていることがよくあります。

3.マスチックシールテープ

大きな隙間や凹凸のある表面を補修する場合は、マスチックテープで厚い層を形成します。 ブチルゴム または改質アスファルト。これらは「ロール状のガスケット」として機能し、標準的な薄膜テープでは機能しない可能性がある構造上の空隙を埋めるために並外れた厚さを提供します。

技術資料の比較

次の表は、最も一般的な製品の主な技術仕様を比較したものです。 HVACダクト補修テープ 産業および住宅環境で使用されるカテゴリ。

技術的特性	アルミ箔テープ	UL 181B-FX（フィルム/クロス）	ブチルマスチックテープ
裏材	デッドソフトアルミニウム	BOPP / メタライズドクロス	ホイルラミネートブチル
粘着タイプ	溶剤アクリル	ハイタックアクリル	ブチルゴムコンパウンド
温度範囲	-35℃～120℃	-20℃～90℃	-40℃～110℃
蒸気透過性	0.00 パーマ (絶対)	低から中程度	低い
適合性	優れた（型通りの形状）	優れた (柔軟な)	中（厚い）
理想的な基板	亜鉛メッキ金属/箔板	ポリエチレン製フレックスダクト	凹凸のある目地/屋根の通気口

4. 接着剤の化学: アクリルとゴム

レビューするとき HVACダクト補修テープ 、接着剤の選択は裏材と同じくらい重要です。 アクリル系接着剤 熱や紫外線に耐性があり、時間の経過とともに実際に強度が増すため、長期的な用途に適しています。 ゴム系接着剤 はるかに高い「初期タック」（瞬時のつかみ）を提供し、温暖な屋内環境での迅速な組み立てに役立ちますが、極端な条件下では失敗する可能性があります。 熱サイクル 数シーズンにわたって。

1. 粘着力と剥離粘着力

接着強度 亜鉛メッキ鋼板、アルミニウム、プラスチックなどの特定の基材にテープが粘着する能力を指します。プロフェッショナルグレードのテープは、 ASTM D-3330 「剥離粘着力」、つまりテープを表面から剥がすのに必要な力を測定するための標準です。

• 初期タック: 接触するとすぐに接着剤が付着します。
• 長期債券: 接着剤 (通常は溶剤アクリル) が「湿潤」し、24 ～ 72 時間かけて永久的な化学結合を形成する能力。

2. 引張強さと耐突刺性

HVAC システムは加圧されているため、テープには高い耐久性が必要です。 引張強さ 縫い目での破裂や破れを防ぎます。 耐突刺性 特に、定期メンテナンス中に機械的損傷が発生する可能性がある狭いスペースや屋根裏部屋のダクトをシールする場合には、同様に重要です。

3. 熱定格と使用温度

ダクト工事での極端な経験 熱サイクル 。テープは、冬（暖房サイクル中）は柔軟性を維持し、夏（冷房中）はせん断強度を維持する必要があります。高品質 HVACダクト補修テープ 標準の周囲条件をはるかに超える「使用温度範囲」で評価されています。

パフォーマンス指標の技術的な比較

次の表は、さまざまなダクト シール環境に必要な性能パラメータを比較したものです。

パフォーマンス指標	標準住宅グレード	高性能産業用グレード
はく離接着力（対スチール）	40 - 50 オンス/インチ	60 - 100 オンス/インチ
引張強さ	20 - 25 ポンド/インチ	35 ～ 50 ポンド/インチ
最低使用温度	10°C (50°F)	-20°C (-4°F) (全天候型)
最高使用温度	80°C (176°F)	120°C ～ 150°C (248°F ～ 302°F)
火炎伝播指数	< 25	< 10 (高い安全性)
スモーク開発インデックス	< 50	< 10 (高い安全性)

4. せん断強度と「クリープ」耐性

垂直ダクト経路または高圧プレナムでは、テープは「せん断」、つまり滑り力の影響を受けます。 せん断強度 （または耐クリープ性）は、一定の荷重下で接着剤が基材から滑り落ちるのにどの程度抵抗するかを測定します。のために 空調ダクトの修理 、長年の使用中にテープの端がはがれたり剥がれたりするのを防ぐために、高いせん断抵抗が必須です。

5. 水蒸気透過性（パーマ等級）

ダクトシールの主な機能は、ダクトシールとして機能することです。 防湿層 。の パーマ評価 テープを通過できる水蒸気の量を測定します。 0.00 の評価 (固体アルミニウム箔によって達成) が、防止のベンチマークです。 結露 湿気の侵入は、断熱層内での錆や微生物の増殖の主な原因となります。

1. 剛性金属ダクトのシーリング

商業用および住宅用の高速システムでは、 亜鉛メッキ鋼製ダクト が標準です。ジョイント、継ぎ目、フランジ接続部は、振動や熱膨張により空気漏れが発生しやすくなります。 アルミ箔テープ ここでの主要な解決策は、システムの状態を維持する金属間のシールを提供することです。 静圧 .

• アプリケーション: 縦方向の継ぎ目と円周方向の継ぎ目をシールします。
• 利点: 炉の熱交換器の高温の影響を受けない気密な接合を形成します。

2. フレキシブルダクトの接続と修理

フレキシブル ダクトは、ポリマー ライナーにカプセル化されたワイヤ ヘリックスで構成され、その周囲をグラスファイバー断熱材と防湿ジャケットで囲みます。これらを修復するには、高品質のテープが必要です 適合性 そして 伸び . UL 181B-FX これらの用途では、シールが亀裂を生じることなくダクトと一緒に移動できることを保証するために、定格テープが必須です。

• アプリケーション: フレックスダクトをテイクオフに接続したり、アウタージャケットの偶発的な穴を修復したりします。
• 利点: 外部防湿層の完全性を回復することで「発汗」（結露）を防ぎます。

3. グラスファイバーダクトボードの補強

ダクトボードは高密度グラスファイバーの硬いシートです。これらのボードをダクトに加工する場合、コーナーと「V 溝」接合部をシールする必要があります。これにはテープが必要です。通常は UL 181A-P - 繊維表面に浸透して、 構造結合 .

技術比較: 基板別のアプリケーション要件

次の表は、修理される特定の HVAC コンポーネントに基づいて技術要件がどのように変化するかを示しています。

基板の種類	推奨テープグレード	アプリケーションの主要な課題	必要なテープのプロパティ
亜鉛メッキ鋼	強力箔（50μm）	油残りと振動	高いせん断耐性
柔軟なポリエステル	UL 181B-FX（フィルム/クロス）	移動と拡大	高伸び・柔軟性
グラスファイバーボード	UL 181A-P (フォイル)	多孔質で埃っぽい表面	深浸透アクリル系接着剤
屋外露出ダクト	UV安定化フォイル/マスチック	直射日光と雨	耐候性と耐酸化性

4. 断熱材の仕上げと防湿材の修理

の維持 熱エンベロープ 建物の断熱材の表面 (FSK - フォイル、スクリム、クラフト) がすべて無傷のままであることが必要です。 HVACダクト補修テープ 断熱ジャケットの破れを補修するために使用されます。密封されていない状態で放置すると、湿気を含んだ空気が冷たいダクト表面に到達し、液体の水が蓄積し、最終的には システムの腐食 または絶縁破壊。

5. 高圧プレナムシール

プレナムは、空気圧が最も高くなる中央マニホールドです。エアハンドラーとプレナムの間の接続を密閉するには、 強力シーラントテープ 、多くの場合、 ブチルマスチック 、一定の機械的乱流と高速空気衝撃に耐えます。これにより、高圧ゾーンでの軽度の空気漏れに一般的に伴う「ヒューヒュー」というノイズが防止されます。

1. 重要な表面の準備

接着は化学的および機械的なプロセスです。ほとんど HVAC ダクト 製造プロセスでの機械油の薄い層でコーティングされているか、既存のシステムに塵や酸化が蓄積している可能性があります。接着剤が適切に「濡れる」ためには、「触ってもきれいな」表面が必須です。

• クリーニング: 油、グリース、水分を除去するには、蒸発の早い溶剤 (イソプロピル アルコールなど) を使用してください。
• バリ取り： 金属の端が平らであることを確認してください。突き出たネジや鋭利なバリにより、テープの裏紙に穴が開き、傷が付く可能性があります。 圧力漏れ .
• 乾燥： 粘着剤と基材の間にバリアが形成されるため、結露が進行している表面にはテープを決して貼らないでください。

2. 圧力をかけて活性化する「スキージ」技術

プロの補修テープ使用 感圧接着剤 (PSA) 。多くの場合、テープを手で滑らかにするだけでは不十分です。確実にするために 最大剥離粘着力 、プラスチック製のスキージまたは専用のこすり落としツールを使用する必要があります。

• ボイドの除去: しっかりとした圧力で接着剤を金属またはフォイルボードの微細な凹凸に押し込みます。
• 気泡の除去: テープの下に閉じ込められた空気は、作業中に膨張および収縮します。 熱サイクル 、最終的には絆が弱まってしまいます。

3. 環境温度制限の管理

塗布時の温度は「初期タック」に大きく影響します。金属が冷たすぎると、接着剤が硬くなり、表面の細孔に流れ込むことができなくなります。逆に、過剰な熱により、接着剤が流動化しすぎてすぐに位置決めできなくなる可能性があります。

技術比較: 塗布条件と接着性能

次の表は、インストール変数が結果に及ぼす影響をまとめたものです。 構造シール .

変数	最適とは言えない実践	プロフェッショナルのベストプラクティス	シールの完全性への影響
表面状態	埃っぽい/油っぽい金属	溶剤洗浄・乾燥	接着力を >60% 増加
アプリケーションの温度	5°C (41°F) 未満	10°C ～ 40°C (50°F ～ 104°F)	適切な接着剤の「ウェットアウト」を確保
加えられる圧力	手で平らにしたもののみ	スキージ・ハードローラー	エッジの目詰まりや漏れを防ぎます
オーバーラップマージン	1インチ未満	2 ～ 3 インチのオーバーラップ	改善する せん断抵抗
テンションレベル	非常に伸縮性のある	リラックス/ローテンション	「縮み戻り」や剥がれを防ぐ

4. 適切な重ね合わせとコーナーシール

円周継手をシールする場合は、最小限の 2 インチ (50mm) のオーバーラップ ラップの最後に付けるのがオススメです。長方形のダクトでは、テープが角を超えて十分に伸びていることを確認してください。のために 空調ダクトの修理 高圧プレナムでは、端の下に空気が入り込んでシールが浮き上がるのを防ぐために、テープの上部片を下部片に重ねる「シングルラップ」方法が推奨されます。

5. 設置後の検査

貼り付けた後、テープは滑らかに見え、ダクトの輪郭にしっかりと適合するはずです。プロフェッショナルでは コミッショニング 、テープで留めた接合部の周囲にスモークペンシルまたは超音波漏れ探知機を使用して、100% 漏れを確認することができます。 気密シール 。 「ヒューヒュー」という音や空気の動きが検出された場合は、その領域を清掃し、圧力を高めて二次層を適用する必要があります。
